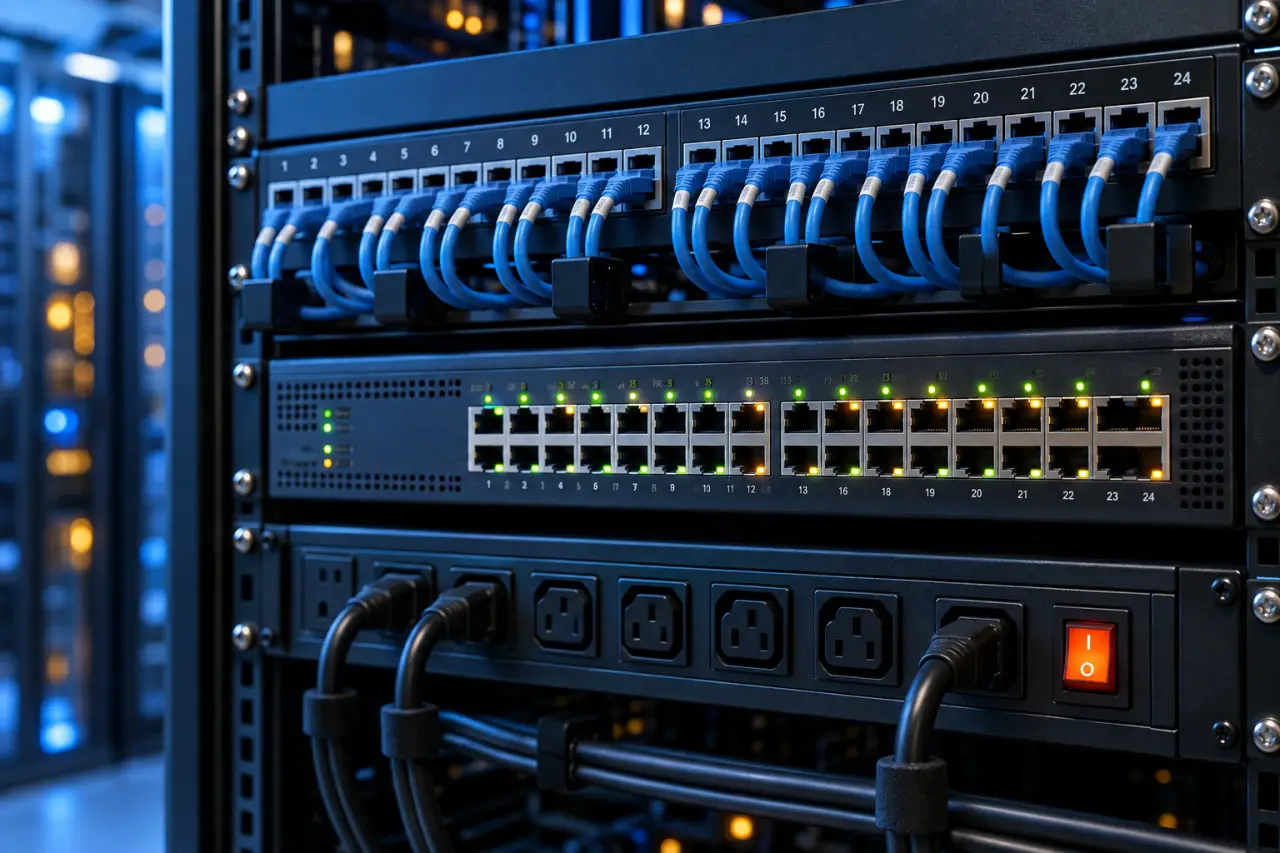

Baie de brassage : prises, switch et alimentation dans le bon ordre

Un câblage de baie de brassage fiable repose sur un cheminement clair : chaque prise murale arrive au panneau de brassage, chaque port utile est relié au switch, puis le switch rejoint le routeur ou la box Internet. Cette organisation rend le réseau lisible, plus simple à dépanner et prêt à évoluer, dans une maison comme en entreprise.

Comprendre le rôle de chaque élément avant de câbler

Une baie de brassage, aussi appelée baie informatique ou armoire réseau, centralise les liaisons cuivre, fibre et équipements actifs. Son format standard de 19 pouces, soit 48,26 cm de largeur, permet d’installer des matériels compatibles de différents fabricants. Sa hauteur s’exprime en unités : 1U correspond à 44,45 mm. Le bon câblage commence par la distinction entre les éléments fixes du bâtiment et ceux qui peuvent être modifiés dans la baie.

Le panneau de brassage reçoit les câbles permanents

Les câbles qui partent des prises RJ45 murales sont des liaisons permanentes. Ils aboutissent à l’arrière d’un panneau de brassage, souvent de 24 ou 48 ports, via des connecteurs Keystone ou des blocs LSA. Le panneau ne distribue pas le réseau : il offre une terminaison propre, numérotée et accessible à chaque câble du bâtiment. Il évite surtout de manipuler les câbles rigides à chaque changement d’usage.

Lors du raccordement, respectez le même code de couleurs sur toute l’installation, T568A ou T568B selon le choix retenu. Ne mélangez pas les deux conventions sur une même liaison. Conservez les paires torsadées aussi près que possible du point de terminaison, sans marquer ni écraser le câble, et respectez son rayon de courbure. Ces précautions influencent directement la qualité du signal.

Le switch distribue le réseau, le routeur ouvre vers Internet

En façade, de courts cordons de brassage relient les ports du panneau à ceux du switch. Le switch, ou commutateur, distribue ensuite le trafic vers les pièces, les postes de travail, les points d’accès Wi-Fi, les caméras PoE ou les imprimantes. Le routeur, ou la box Internet dans un logement, assure la liaison avec le réseau extérieur. Un NAS, une box domotique ou un serveur peuvent être raccordés directement au switch selon les besoins.

Choisir une baie et des câbles adaptés au projet

Le dimensionnement doit tenir compte de l’installation actuelle et des futurs ajouts. Comptez les équipements en unités U, leur profondeur, les câbles à l’arrière et l’espace nécessaire à la ventilation. Une petite baie murale convient à quelques prises et à un switch compact. Une baie au sol devient plus adaptée avec plusieurs switches, un onduleur, des serveurs ou un NAS profond.

Cat6, Cat6a, blindage et fibre : ne pas choisir au hasard

Pour une installation neuve, le Cat6 constitue une base courante : il est annoncé jusqu’à 250 MHz et 1 Gbps. Le Cat6a, annoncé jusqu’à 500 MHz et 10 Gbps, apporte davantage de marge pour un réseau exigeant ou une évolution vers le très haut débit. Il est toutefois plus encombrant. La profondeur de la baie, les passe-câbles et le rayon de courbure doivent donc être anticipés. Le Cat5e est généralement dépassé pour une nouvelle installation.

Un câble blindé, tel que FTP ou S/FTP, peut convenir dans un environnement perturbé électriquement, à condition que la continuité du blindage et la mise à la terre soient conçues correctement. Dans les bureaux ou les logements, un câble à gaine LSZH limite les fumées corrosives en cas d’incendie. La fibre optique et les modules SFP+ répondent à d’autres contraintes, notamment pour les liaisons entre baies ou les débits élevés. Ils nécessitent un tiroir optique et une manipulation soigneuse.

Suivre le bon schéma de câblage, de la prise au routeur

Le schéma logique le plus courant est simple :

Prise RJ45 murale → câble permanent → panneau de brassage → cordon RJ45 court → switch → routeur ou box Internet → accès Internet.

Chaque prise doit conserver le même identifiant à toutes les étapes. Par exemple, « Bureau-03 » peut figurer sur la prise, sur le port correspondant du panneau, sur le cordon et dans le plan de baie. Cette traçabilité évite de chercher un port au hasard lorsqu’un poste change de place ou qu’un équipement ne répond plus.

Installer dans un ordre qui facilite le câblage

1. Établissez un plan des prises, des équipements et des ports réellement nécessaires.
2. Fixez la baie dans un local sec, accessible, ventilé et éloigné des sources de chaleur.
3. Installez les éléments passifs : panneau de brassage, guides-câbles et panneaux obturateurs.
4. Raccordez et étiquetez les câbles permanents à l’arrière du panneau.
5. Placez le switch à proximité du panneau pour limiter la longueur des cordons.
6. Brassez uniquement les ports actifs vers le switch, puis reliez le switch au routeur.
7. Ajoutez les équipements lourds, comme l’onduleur, dans la partie basse de la baie.

Utilisez des cordons de longueur adaptée : 0,5 m, 1 m, 1,5 m ou 2 m permettent généralement de garder une façade nette. Prévoyez environ 20 à 30 cm de mou, sans former de boucles serrées. Les surplus doivent passer dans les guides latéraux, jamais s’entasser devant les équipements.

Organiser les cordons pour intervenir vite et préserver le réseau

Une baie bien rangée facilite les interventions et améliore la circulation de l’air. Le câblage représente 30 à 40 % du temps de maintenance réseau selon Brico-Réseau. Un repérage fiable et des cordons accessibles peuvent réduire le temps de dépannage de 60 % en moyenne. Les passe-câbles horizontaux, idéalement prévus tous les 4 à 6 équipements, accompagnent les cordons en façade. Les goulottes verticales les guident le long des montants.

Créer un code visuel cohérent

Choisissez un code couleur documenté : une couleur pour les postes utilisateurs, une autre pour les bornes Wi-Fi, une troisième pour les liaisons montantes ou les équipements d’administration. La couleur ne remplace jamais l’étiquette, mais elle accélère la lecture. Préférez les attaches velcro aux colliers plastiques : elles se rouvrent sans blesser la gaine lors d’une modification.

Les interventions successives laissent souvent des indices utiles, comme un port réservé, une liaison temporaire ou un équipement ajouté en urgence. Sans documentation, ces traces deviennent difficiles à interpréter. Tenez donc un plan de ports, un inventaire des équipements et un historique des changements. Ce carnet de bord permet à la personne qui intervient ensuite de comprendre rapidement l’installation et ses modifications.

Séparer données et alimentation

Faites cheminer les cordons réseau et les câbles d’alimentation sur des trajets distincts. Une distance minimale de 30 cm entre données et alimentation limite les risques d’interférences électromagnétiques. Placez le bandeau de prises ou la PDU de façon à ce que les cordons secteur restent accessibles sans traverser la façade réseau. Évitez également de boucher les entrées et sorties d’air. Les panneaux obturateurs aident à canaliser le flux lorsque des unités restent libres.

Sécuriser, tester et maintenir l’installation

L’alimentation doit être traitée avec la même rigueur que les données. Une PDU distribue le courant dans la baie ; un onduleur protège les équipements critiques contre les coupures et les surtensions. Vérifiez la compatibilité électrique, la mise à la terre et la capacité du circuit avant de raccorder plusieurs appareils. Si la baie contient du PoE, tenez compte de la puissance demandée par les points d’accès, les téléphones ou les caméras, ainsi que de la chaleur produite.

Valider chaque liaison avant la mise en service

Après le câblage, utilisez un testeur réseau pour contrôler la continuité et l’ordre des fils de chaque liaison RJ45. Un appareil plus avancé peut aussi mesurer la longueur, détecter certains défauts et vérifier les performances attendues. Testez ensuite en conditions réelles : négociation du lien, débit, alimentation PoE le cas échéant et accès au réseau. Corrigez immédiatement une étiquette incohérente ou un cordon défectueux plutôt que de reporter le problème.

Prévoyez enfin une inspection régulière : poussière, cordons tendus, ventilateurs bruyants, ports inutilisés, température et lisibilité des étiquettes. Une alerte thermique au-delà de 35 °C permet de réagir avant qu’une surchauffe ne dégrade les équipements. À chaque ajout ou retrait, mettez à jour le plan de baie. Cette discipline maintient un câblage de baie de brassage fiable, compréhensible et évolutif.
